Q71F对夹式球阀/Q671F气动对夹式球阀/Q971F电动对夹式球阀
与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，对夹式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
公称压力：1.6-4.0MPa
适用温度范围:-20~300℃
适用介质：水、油、气及某些腐蚀性液体(W.O.G)
设计标准: GB/T12237/1989
连接法兰: JB79
防火测试: API 607 4th1993
检验与测试: GB/T13927-1992

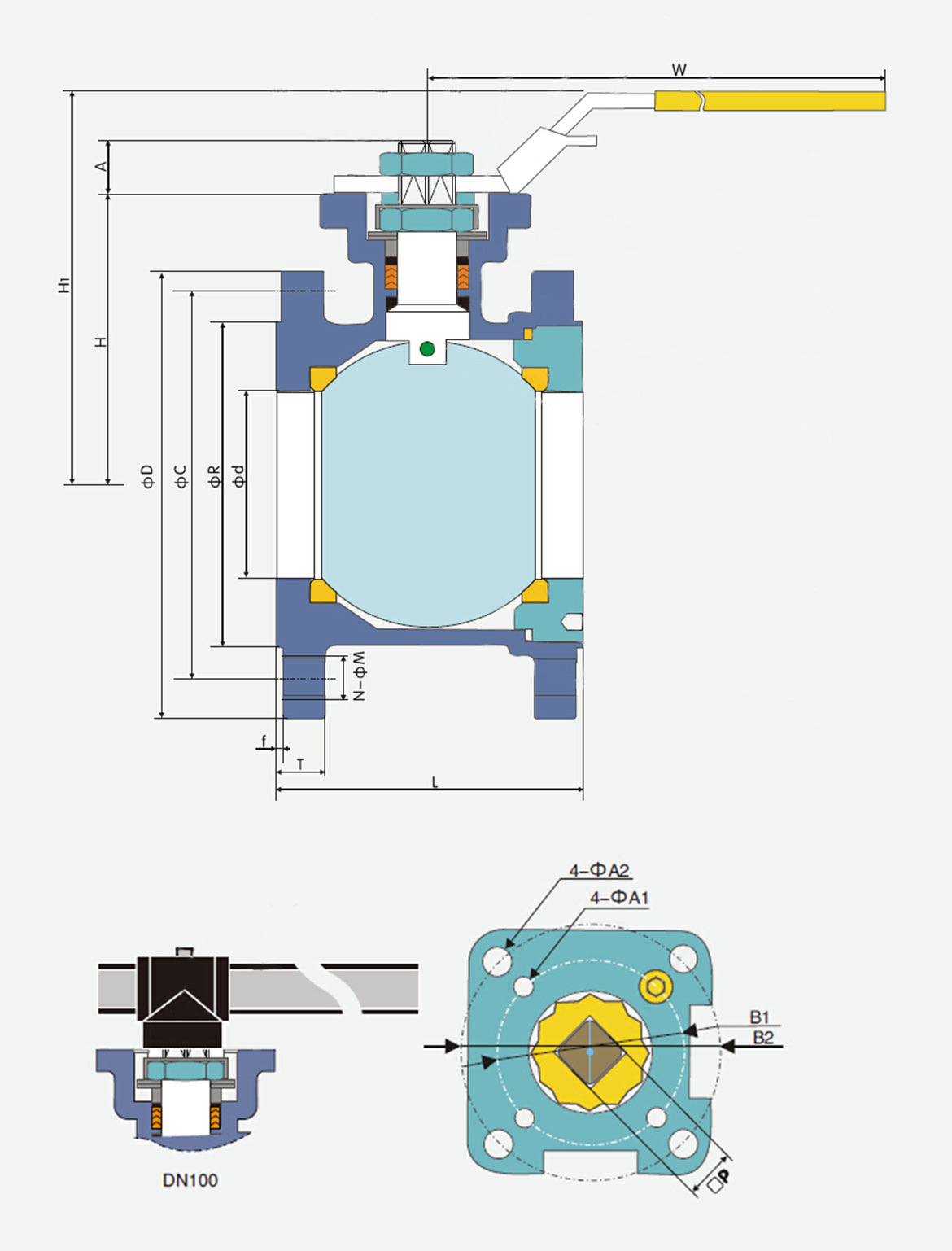

主要外型及连接尺寸表Dimension table
|
SIZE |
Φd |
ΦR |
ΦC |
ΦD |
f |
T |
L |
H1 |
H |
A |
P |
N-ΦM |
W |
ΦA1 |
ΦA2 |
ΦB1 |
ΦB2 |
|
|
DN15 |
1/2" |
15 |
45 |
65 |
95 |
2 |
14 |
42 |
77 |
46 |
9 |
9 |
4-M12 |
135.0 |
6 |
6 |
36 |
42 |
|
DN20 |
3/4" |
20 |
55 |
75 |
105 |
2 |
14 |
44 |
85 |
51 |
9 |
9 |
4-M12 |
135.0 |
6 |
7 |
36 |
42 |
|
DN25 |
1" |
25 |
65 |
85 |
115 |
2 |
14 |
50 |
94 |
62 |
11 |
11 |
4-M12 |
170.0 |
6 |
7 |
42 |
50 |
|
DN32 |
1-1/4" |
32 |
78 |
100 |
135 |
2 |
16 |
60 |
104 |
72 |
11 |
11 |
4-M16 |
170.0 |
6 |
9 |
42 |
50 |
|
DN40 |
1-1/2" |
38 |
85 |
110 |
145 |
3 |
16 |
65 |
114 |
78 |
14 |
14 |
4-M16 |
200.0 |
7 |
9 |
50 |
70 |
|
DN50 |
2" |
50 |
100 |
125 |
160 |
3 |
16 |
80 |
120 |
86 |
14 |
14 |
4-M16 |
200.0 |
7 |
9 |
50 |
70 |
|
DN65 |
2-1/2" |
63.5 |
120 |
145 |
180 |
3 |
18 |
110 |
158 |
108 |
17 |
17 |
4-M16 |
300.0 |
9 |
11 |
70 |
102 |
|
DN80 |
3" |
76 |
135 |
160 |
195 |
3 |
20 |
120 |
165 |
116 |
17 |
17 |
8-M16 |
300.0 |
9 |
11 |
70 |
102 |
|
DN100 |
4" |
95 |
155 |
180 |
215 |
3 |
20 |
150 |
182 |
139 |
22 |
22 |
8-M16 |
400.0 |
- |
11 |
- |
102 |
|
DN125 |
5" |
118 |
185 |
210 |
245 |
3 |
22 |
180 |
224 |
176 |
27 |
27 |
8-M16 |
800.0 |
14 |
- |
125 |
- |
|
DN150 |
6" |
142 |
210 |
240 |
280 |
3 |
24 |
225 |
268 |
192 |
27 |
27 |
8-M20 |
800.0 |
14 |
- |
125 |
- |
